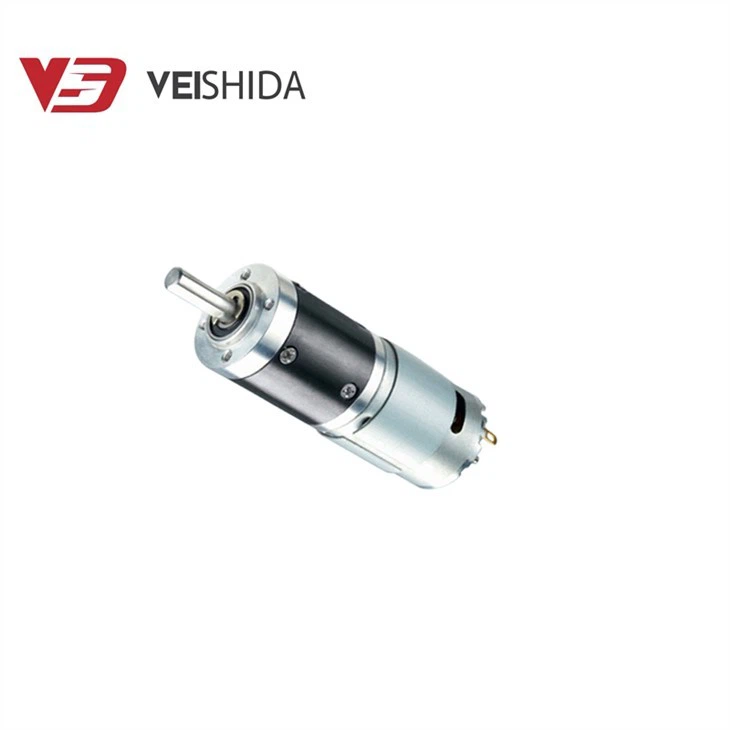

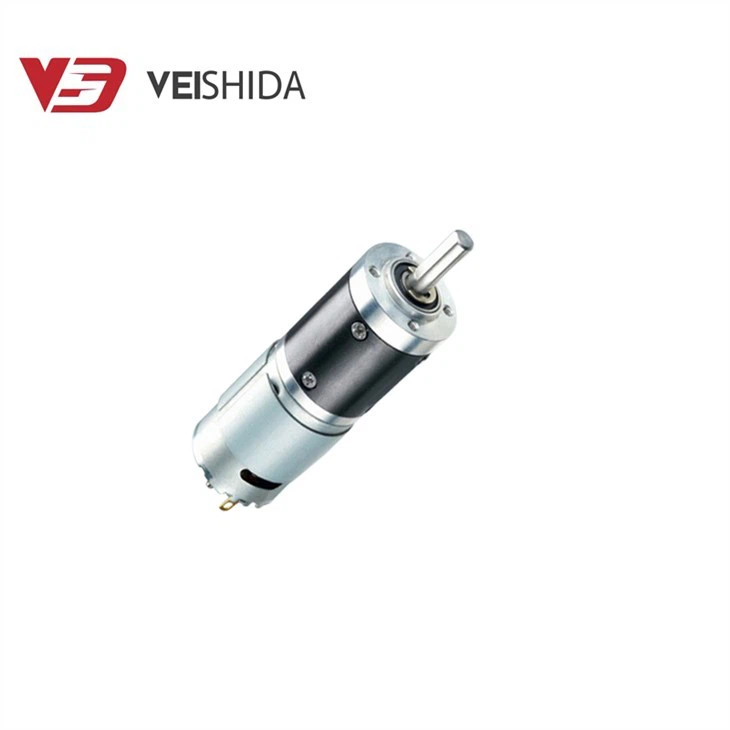

12V DC planetaarülekande mootor

12V DC planetaarülekanne mootor Nimipöördemoment: 15 kg-cm, nimikiirus: 96 p/min, põhikorpuse läbimõõt: 57 mm, võlli läbimõõt: 8 mm, nimivool: 2,5 A, nimiväljundvõimsus: 49,5 W, ülekandearv: 1: 71, käigukasti läbimõõt: 36 mm. See suudab toota 100 p / min pöördemomendi väärtusega umbes 15 kgf.cm. Planetaarülekandega alalisvoolumootoritel on kõigi käigukastitüüpide suurim pidev ja maksimaalne pöördemoment. Sellel on ka sarnaste toodete väga kompaktsed ja kerged disainifunktsioonid. Toetage kohandatud disaini, OEM / ODM-teenuseid jne.

Ettevõtte esiletõstmised

Ülevaade

Garantii	3 kuud - 1 aasta
Päritolukoht	Shenzhen, Hiina
Brändi nimi	Vshida
Mudeli number	VSD-G36P395
Kasutamine	Ukseavaja, ratastool, elektrisõiduk, veepump, poleerimismasin, lift, soolajaotur, meditsiinitarbed, robotid jne
Tüüp	Käigukasti mootor
Kaal	TBD (eri suhe erinev kaal)
Komponendid	Mitmekesine
Ehitus	Püsimagnet
Kommutatsioon	Harjadeta/Pintsel
Kaitsefunktsioon	Kohandatud (veekindel, tulekindel, täielikult suletud)
Tõhusus	82 protsenti
Nimetatud pöördemoment	15 kgf.cm
Laager	D-võll
Koormuseta kiirus	96±10 protsenti (rpm)
Nimipinge	12 (V)
Tühjendusvool	Vähem kui 600 mA või sellega võrdne
Nimikiirus	80±10 protsenti (rpm)
Nimivool	Väiksem või võrdne 2,5 A
Seiskumisvool	Väiksem või võrdne 10 A
Seiskumise pöördemoment	Suurem või võrdne 80 kgf.cm
Maksetingimused	30 protsenti TT deposiidina, 70 protsenti TT saldo enne tarnimist
tunnistus	IATF16949
Kohandatud	Vastu võetud

Tootekirjeldus

Meil on üle 30 inimesest koosnev uurimis- ja arendusmeeskond ning üle 40 tootmisliini, et rahuldada klientide kohandamise ja suurte tellimuste nõudeid.

Mootori parameeter

PINGE	KOORMUST POLE		MAKSIMAALSE EFEKTIIVSUSEGA				ALUSTAMINE
NOMINAALNE V	KIIRUS p/min	PRAEGU A	KIIRUS p/min	PRAEGU A	PÖÖRDEMOMENT	Vähendamise suhe	PÖÖRDEMOMENT mN.m	PRAEGU A
12	96	0.6	80	2.5	15 kgf.cm	1:71	80 kgf.cm	10

Mootori kontuur



Jõudluskõver

Ülaltoodud parameetriteave on ainult viitamiseks; Parameetreid saab kohandada ja kujundada vastavalt nõuetele ning kohandada pistikuid, väljundvõlle, kinnitusavasid, juhtmeid ja kiirusi. Kui teil on vaja sobitada draiverit, kodeerijat või käigukasti, võtke meiega ühendust.

Toote üksikasjad

	100 protsenti tegelik fotod
Puhas vasktraadi mähis, kvaliteetne raudsüdamik, madal eritakistus, hea juhtivus, kõrge tugevus, väike energiatarve, madal soojuse tootmine ja kõrge väljundefektiivsus		Kvaliteetsest alumiiniumist valmistatud seda iseloomustab korrosioonikindlus, roostekindlus ja töökindel. Keskvõlli töödeldakse CNC-ga, mis suurendab hõõrdumist, muudab ülekande stabiilsemaks ning muudab ühendamise ja fikseerimise mugavamaks.

Tootekirjeldus

1. 36 mm kiiruse vähendamise mootor tagab pöördemomendi 30Nm, mis on töökindlam. Seda saab varustada kooderiga, 11ppr, ja sellel on hea kulumiskindlus, kõrge temperatuuritaluvus ja vibratsioonikindlus.

2. 12 V alalisvoolu reduktormootori ja planetaarkäigukastiga, mis sobib väikese läbimõõduga, madala mürataseme ja suure pöördemomendiga rakendustele

3,12 V alalisvoolu planetaarülekanne on valmistatud tugevatest ja vastupidavatest metallkomponentidest, mis kaitsevad tõhusalt käigukasti mootori korpust kahjustuste eest.

4. hammasrataste tehnoloogia võib tagada stabiilsuse kõrge kasutusea, suure täpsuse ja hea töökindluse pärast töötlemist.

5. Täielikud vähendussuhted on saadaval numbritel 4,14,19,27,51,71100139189264369516720 jne, mida saab kohandada ja kujundada vastavalt vajadustele.

Ettevõtte tugevus

Vshida Micro Motor Companyl on üle 500 töötaja ja rohkem kui 40 tootmisliini, mis toodavad 200 000 mootorit päevas. Tooted hõlmavad harjamootoreid, harjadeta mootoreid, kiiruse vähendamise mootoreid, südamikuta mootoreid, pumpasid ja muid toote kasutusvaldkondi. Oleme võtnud endale kohustuse pakkuda klientidele kvaliteetseid, suure jõudlusega ja usaldusväärseid tooteid ning professionaalset tehnilist tuge, võitdes sellega oma klientide usalduse ja toetuse. Meil on ka tugev ärimeeskond, kes hindab tehnoloogiat, kvaliteeti ja klientide ootusi klientide vajaduste rahuldamiseks.



Kasutage kõrgelt automatiseeritud seadmeid (automaatne mähis, automaatne staator, otsakaane automaatne staator, automaatne keevitusseade), et vastata klientide kõrgetele kvaliteedinõuetele; Kõik mootorid on enne tehasest lahkumist läbinud rea jõudlusteste, sealhulgas müra tuvastamise, võimsuse, vibratsiooni, põlemise ja kukkumise testid

Toote sertifikaat

Meie Vshida mikromootori pidevate jõupingutustega oleme saanud IATF16949 ja muud sertifikaadid ning mitmed kvaliteedijuhtimise sertifikaadid, et vastata klientide erinevatele sertifikaatidele esitatavatele nõuetele.

Mõned meie partnerid

Oleme saanud paljude maailmakuulsate kaubamärkide mootorite tarnijaks. Meiega koostöö valimine tähendab koostööd kvaliteetsete ettevõtetega. Meil on hea meel, et meil on võimalus saada teie partneriks Hiinas.

Miks valida meid?

Rakendus

Laialdaselt kasutatav meditsiini-, ilu-, emade ja laste tervise, targa kodu, mehitamata õhusõidukite, autode, kontorite, lennukimudelite, mänguasjamudelite, elektritööriistade, robotite ja muudes valdkondades. Meil on 15-aastane mikromootorite tootmise ja arendamise kogemus, pakkudes klientidele paindlikke ja professionaalseid kohandatud teenuseid. Kui teil on konkreetseid nõudeid, võtke meiega ühendust.

Transpordi pakkimine

Kolmekihiline pakend ekspordistandarditele vastavuse tagamiseks. Kui teil on muid pakendinõudeid, võtke meiega ühendust.

Maksmine ja kohaletoimetamine

Kuidas realiseerida 12 V alalisvooluga planetaarülekandemootori aeglustumist

Planetaarse kiiruse vähendamise mootori põhifunktsioonid on pöörlemiskiiruse vähendamine, väljundpöördemomendi suurendamine ja koormuse inertsi vähendamine.

Esimene eesmärk on muuta jõuülekande suunda ja teine ​​on tagada iga käigu jaoks ühine ülekandearv ülekande laiendusena. Peamine reduktor on veotelje mehhanism, mis võib muuta pöördemomenti ja pöörlemiskiirust. Põhifunktsioon on käigukasti või universaalkäigukasti pöördemomendi suurendamine, vähendades samal ajal pöörlemiskiirust ja muutes pöördemomendi ülekande suunda

Kõiki käiguülekande tasemeid kasutatakse selleks, et saavutada töövajaduste rahuldamiseks kiiruse vähendamise eesmärk. Reduktor koosneb kõikidel tasanditel käigupaaridest. Näiteks kui suure käigu juhtimiseks kasutatakse vähemate hammastega hammasratast, on võimalik saavutada mehaaniline aeglustus. Kui võetakse kasutusele mitmetasandiline jõuülekande struktuur, saab mehaanilist aeglustumist ja pöördemomenti oluliselt parandada.
